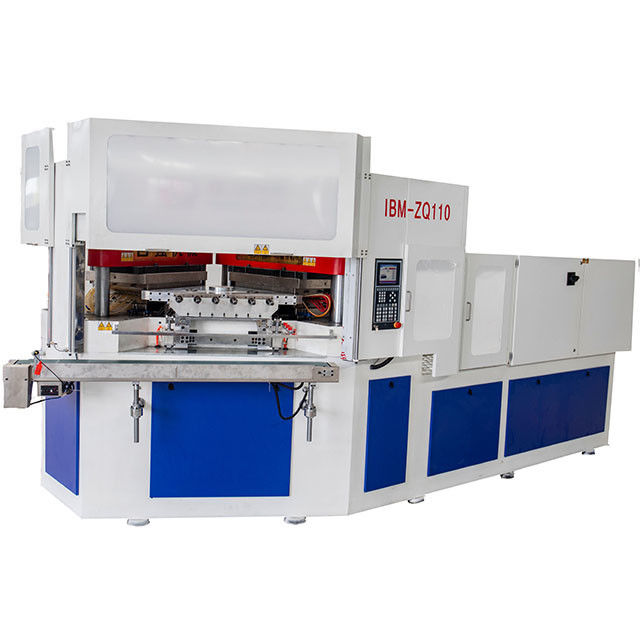

تعتمد آلة التشكيل بالنفخ بالحقن (آلة التشكيل المسبق بالحقن - آلة التشكيل بالنفخ) على الجمع بين عملية التشكيل بالحقن وعملية التشكيل بالنفخ، وتحقيق الإنتاج الآلي للمنتجات البلاستيكية المجوفة من خلال الطريقة المكونة من خطوتين "تشكيل الحقن المسبق أولاً، ثم التشكيل بالنفخ". فيما يلي تحليل تفصيلي من جوانب تدفق العملية، والمبادئ الأساسية، وآلية تشغيل المعدات، وما إلى ذلك:

. مبدأ العملية العام: منطق التشكيل المكون من خطوتين يمكن تلخيص المبدأ الأساسي لآلة التشكيل بالنفخ بالحقن على أنه "صنع تشكيل مسبق دقيق + نفخ وتشكيل". جوهرها هو تحويل المواد الخام البلاستيكية إلى منتجات مجوفة ذات أشكال ووظائف محددة من خلال تشكيل القالب في خطوتين. العملية المحددة هي كما يلي:
ذوبان المواد الخام والتشكيل بالحقن ◦ يتم تغذية حبيبات البلاستيك (مثل PE و PP و PET وما إلى ذلك) في الطارد من خلال القادوس وتسخينها وإذابتها إلى حالة سائلة. يتم حقن البلاستيك المنصهر في قالب الحقن من خلال نظام التشكيل بالحقن وتشكيله في تشكيل مسبق للزجاجة المجوفة بخيط فم الزجاجة وقناة نفخ (على غرار شكل "أنبوب اختبار"، مع قاع مغلق وفم زجاجة مفتوح).

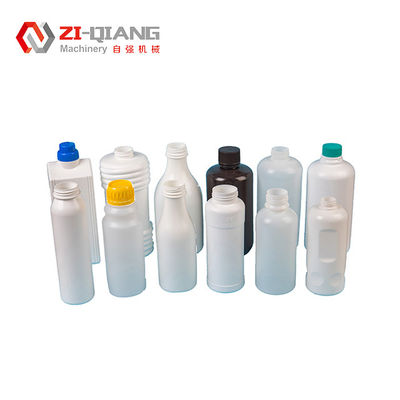

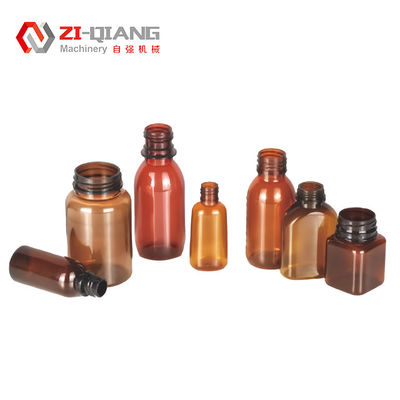

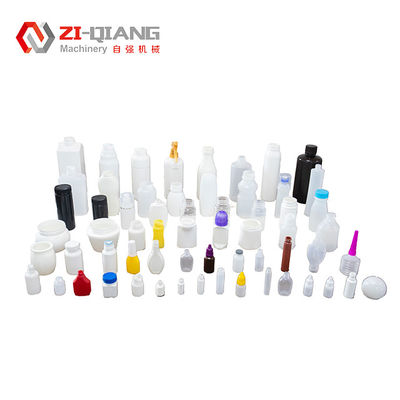

مفتاح: يحدد قالب الحقن الدقة الأبعاد للتشكيل المسبق للزجاجة (مثل خيط فم الزجاجة وسمك جدار التشكيل المسبق للزجاجة)، مما يضع الأساس للتشكيل بالنفخ اللاحق. التشكيل بالنفخ والتبريد وإزالة القالب، يتم نقل التشكيلات المسبقة الساخنة للتشكيل بالحقن إلى قالب النفخ من خلال ذراع آلية أو قرص دوار. يتم إدخال الهواء المضغوط (عادةً 0.5-2 ميجا باسكال) في التشكيل المسبق، ويتمدد التشكيل المسبق تحت تأثير ضغط الهواء، ويتناسب مع الجدار الداخلي لقالب النفخ، ويشكل الشكل النهائي للمنتج (مثل الزجاجات والعلب والبراميل). بعد تبريد المنتج وتشكيله، يتم فتح القالب، ويتم إزالة القالب من خلال جهاز الطرد لإكمال الإنتاج.

. مبدأ العمل الأساسي: من هيكل المعدات إلى تحقيق العملية، مبدأ نظام التشكيل بالحقن الهيكل: يتكون من أسطوانة، وبرغي، وفوهة حقن، وقالب حقن. المبدأ: يدور البرغي لدفع المادة الخام إلى الأمام، وفي نفس الوقت، يتم إذابة المادة الخام من خلال حلقة التسخين الكهربائية لتشكيل ذوبان موحد. يتراجع البرغي لتجميع المادة. بعد الوصول إلى الكمية المحددة، يتقدم البرغي إلى الأمام (أو من خلال جهاز هيدروليكي)، ويتم حقن الذوبان في تجويف قالب الحقن بضغط عالٍ (80-150 ميجا باسكال)، وتبريده وتصلبه في تشكيل مسبق. المعلمات الرئيسية: درجة حرارة الحقن (تؤثر على سيولة الذوبان)، وضغط الحقن (يؤثر على كثافة وحجم التشكيل المسبق)، ووقت التبريد (يؤثر على قوة التشكيل المسبق). مبدأ نظام التشكيل بالنفخ • الهيكل: يشمل قالب التشكيل بالنفخ، وجهاز النفخ (القصبة الهوائية، والصمام اللولبي)، ونظام التحكم في الضغط. المبدأ: ينقسم قالب التشكيل بالنفخ إلى نصفين، يشكلان تجويفًا كاملاً للمنتج (مثل الخطوط العريضة لجسم الزجاجة) بعد الإغلاق. بعد تغذية التشكيل المسبق في القالب، يتم إدخال إبرة النفخ في قناة النفخ لفم الزجاجة، ويتم إدخال الهواء المضغوط. يخضع البلاستيك الحراري للتشكيل المسبق لـ "التشوه البلاستيكي" تحت ضغط الهواء، ويمتد ويتناسب مع الجدار الداخلي للقالب. ◦ يتم إدخال الماء المتداول في قناة مياه التبريد في القالب لتقليل درجة حرارة المنتج بسرعة وجعله ثابتًا (يمثل وقت التبريد 60٪ -70٪ من دورة الإنتاج). المعلمات الرئيسية: ضغط النفخ (يؤثر على توحيد سمك جدار المنتج)، وسرعة النفخ (لمنع التشكيل المسبق من التبريد بسرعة كبيرة وعدم القدرة على النفخ)، ودرجة حرارة القالب (تؤثر على التشطيب السطحي). مبدأ نقل الطاولة الدوارة متعددة المحطات، غالبًا ما تعتمد آلة التشكيل بالنفخ بالحقن تصميم طاولة دوارة ثلاثية المحطات، المحطات الثلاث هي: محطة الحقن: إكمال التشكيل بالحقن المسبق؛ محطة التشكيل بالنفخ: يتم نقل التشكيل المسبق هنا للتشكيل بالنفخ؛ محطة إزالة القالب: تتم إزالة المنتج من القالب بعد التبريد. يتم تشغيل القرص الدوار بواسطة محرك أو نظام هيدروليكي ويدور بزاوية محددة (120 درجة) لتحقيق التدفق المستمر للتشكيلات المسبقة بين المحطات، وتشكيل دورة إنتاج "حقن التشكيل المسبق - التشكيل بالنفخ - إزالة القالب"، ويمكن أن تصل الكفاءة إلى 2-3 أضعاف كفاءة المعدات التقليدية أحادية المحطة.

. النقاط الفنية الرئيسية في مبدأ العملية، والتحكم في درجة حرارة التشكيل المسبق، تعتمد عملية التشكيل بالنفخ بالحقن "التشكيل بالنفخ بالتشكيل المسبق الساخن"، ويحتاج التشكيل المسبق إلى الحفاظ على درجة حرارة معينة بعد التشكيل بالحقن (مثل PE حوالي 110-130 درجة مئوية). إذا كانت درجة الحرارة منخفضة جدًا، فمن السهل أن تتشقق أثناء التشكيل بالنفخ؛ إذا كانت درجة الحرارة مرتفعة جدًا، فمن السهل أن يتشوه المنتج. تم تجهيز بعض المعدات بجهاز تسخين مسبق (مثل ملف تسخين بالأشعة تحت الحمراء) لضمان درجة حرارة موحدة أثناء التشكيل بالنفخ. دقة القالب والمطابقة ◦ يجب أن يتطابق قالب الحقن وقالب النفخ بدقة: يجب أن يتطابق خيط فم الزجاجة لقالب الحقن مع أخدود تحديد موضع فم الزجاجة لقالب النفخ لتجنب تسرب الهواء أثناء التشكيل بالنفخ؛ يجب أن يأخذ حجم تجويف قالب النفخ في الاعتبار معدل انكماش البلاستيك بعد التبريد (مثل معدل انكماش PE حوالي 1.5٪ -3٪) لضمان دقة حجم المنتج. التحكم المنسق في الضغط والسرعة ◦ مرحلة الحقن: ضغط مرتفع وتعبئة سريعة لضمان كثافة التشكيل المسبق؛ مرحلة التشكيل بالنفخ: نفخ مسبق بضغط منخفض أولاً (لجعل التشكيل المسبق يمتد في البداية)، ثم تضخم بضغط مرتفع (يتناسب مع القالب) لتجنب أن يكون سمك الجدار المحلي رقيقًا جدًا.
