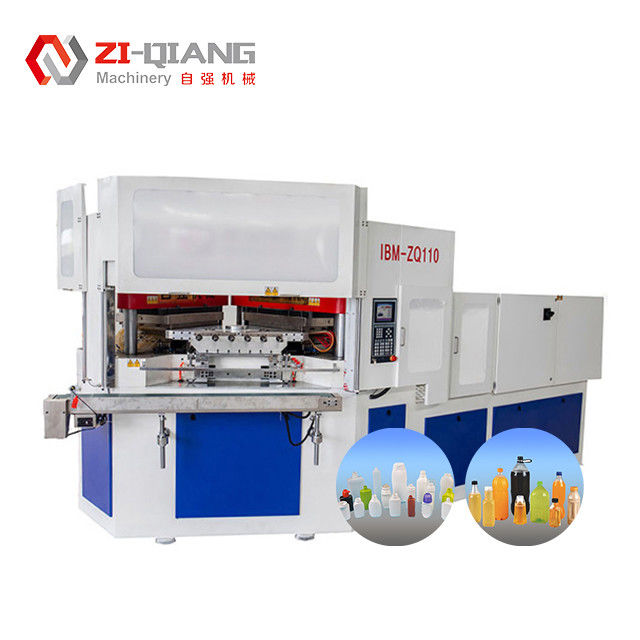

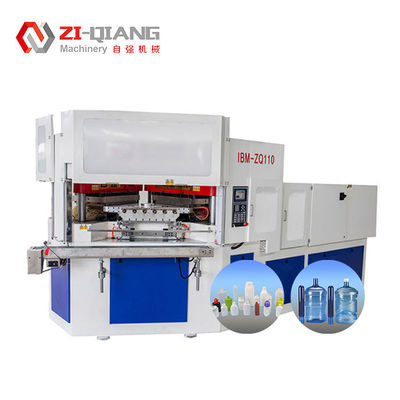

آلة التشكيل بالنفخ بالحقن (آلة التشكيل بالنفخ بالحقن) هي جهاز يجمع بين عملية التشكيل بالحقن والتشكيل بالنفخ، ويستخدم بشكل أساسي لإنتاج منتجات بلاستيكية مجوفة، مثل الزجاجات البلاستيكية والحاويات وما إلى ذلك. فيما يلي مقدمة تفصيلية من الجانبين: المبدأ والخصائص:

مبدأ عمل آلة التشكيل بالنفخ بالحقن
تنقسم عملية التشكيل لآلة التشكيل بالنفخ بالحقن بشكل أساسي إلى ثلاث مراحل، ويتم تحقيق تشكيل البلاستيك من خلال الحركة المنسقة للقالب والجهاز الميكانيكي:
مرحلة التشكيل بالحقن
بعد تسخين المادة الخام البلاستيكية (مثل البولي إيثيلين والبولي بروبيلين وما إلى ذلك) وإذابتها، يتم حقنها في قالب الباريسون من خلال جهاز الحقن لتشكيل باريسون أنبوبي ذي شكل وسمك معينين (يشبه النموذج الأولي لأنبوب الاختبار).
تحدد هذه المرحلة الهيكل الأساسي والدقة الأبعاد للمنتج.
مرحلة التشكيل بالنفخ
يتم فتح قالب الباريسون، وتقوم الذراع الآلية بنقل الباريسون إلى قالب التشكيل بالنفخ وإغلاق القالب.
يتم إدخال الهواء المضغوط في الباريسون، بحيث يتمدد الباريسون تحت تأثير ضغط الهواء ويلتصق بالجدار الداخلي للقالب لتشكيل شكل المنتج المجوف المطلوب (مثل جسم الزجاجة، محيط الحاوية).
مرحلة التبريد وإزالة القالب
بعد اكتمال التشكيل بالنفخ، يتم تبريد المنتج الموجود في القالب وتصلبه بواسطة نظام التبريد لضمان شكل مستقر.
يفتح القالب، ويخرج الجهاز الميكانيكي المنتج المشكل لإكمال دورة إنتاج.

الميزات الرئيسية لآلة التشكيل بالنفخ بالحقن:

مزايا العملية والدقة العالية للمنتج.
يمكن التحكم بدقة في حجم ووزن الباريسون أثناء مرحلة التشكيل بالحقن. يتوزع ضغط الهواء بالتساوي أثناء عملية التشكيل بالنفخ، بحيث يكون سمك جدار المنتج موحدًا والخطأ الأبعاد صغيرًا (مثل التسامح مع سمك الزجاجة يمكن التحكم فيه في حدود ±0.1 مم)، وهو مناسب للمنتجات ذات متطلبات الدقة العالية (مثل زجاجات الأدوية، عبوات مستحضرات التجميل).

جودة سطح ممتازة
يتمتع سطح القالب بلمسة نهائية عالية، وتتدفق المادة المنصهرة البلاستيكية بالتساوي أثناء عملية التشكيل، ويكون سطح المنتج أملسًا وسلسًا، ولا يلزم إجراء معالجة ما بعد التلميع. إنه مناسب بشكل خاص لإنتاج المنتجات الشفافة (مثل زجاجات المشروبات).
معدل استخدام المواد مرتفع
لا تنتج عملية التشكيل بالنفخ بالحقن أي نفايات تقريبًا (حجم الباريسون دقيق، وتتوزع المادة بالتساوي أثناء التشكيل بالنفخ). بالمقارنة مع عمليات التشكيل بالنفخ التقليدية (مثل التشكيل بالنفخ بالبثق)، يمكن تقليل هدر المواد الخام بنسبة 10٪ ~ 20٪. كفاءة إنتاج عالية
تكتمل عمليتا الحقن والتشكيل بالنفخ بشكل مستمر على نفس الجهاز، بدرجة عالية من التشغيل الآلي ووقت دورة واحد قصير (عادةً من 10 إلى 30 ثانية)، وهو مناسب للإنتاج الضخم (مثل إنتاج العشرات من المنتجات في الدقيقة).

خصائص أداء المعدات:

تشغيل تعاوني متعدد المحطات.
عادةً ما تعتمد آلات التشكيل بالنفخ بالحقن هيكل قرص دوار متعدد المحطات (مثل ثلاث محطات: الحقن، التشكيل بالنفخ، وإزالة القالب)، ويتم تنفيذ كل عملية في وقت واحد لتقليل وقت الاستعداد وتحسين كفاءة الإنتاج. التحكم الآلي المتقدم
مزودة بوحدة تحكم منطقية قابلة للبرمجة (PLC) ونظام تشغيل بشاشة تعمل باللمس، ويمكنها التحكم بدقة في معلمات العملية مثل درجة الحرارة والضغط والوقت، ودعم تخزين الوصفات والتبديل بلمسة واحدة، والتكيف مع احتياجات إنتاج المنتجات المختلفة.
سهولة استبدال القالب
يعتمد القالب تصميمًا معياريًا، ولا يلزم أي تصحيح معقد عند الاستبدال. ما عليك سوى ضبط المعلمات للتبديل بسرعة بين مواصفات المنتج (مثل الزجاجات ذات السعات المختلفة)، وهو مناسب لسيناريوهات الإنتاج الصغيرة متعددة الأصناف.

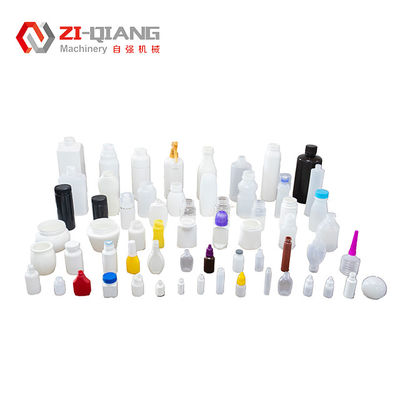

خصائص سيناريو التطبيق: مناسب للمنتجات الصغيرة الدقيقة، خاصة لإنتاج المنتجات المجوفة بسعة 10 مل ~ 2 لتر، مثل:

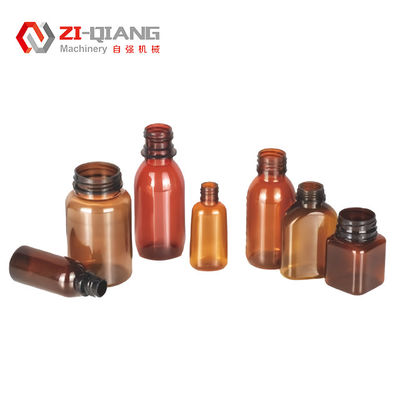

المجال الطبي: زجاجات السوائل الفموية، زجاجات الحقن (مطلوب أن تكون معقمة ودقيقة في الحجم)؛

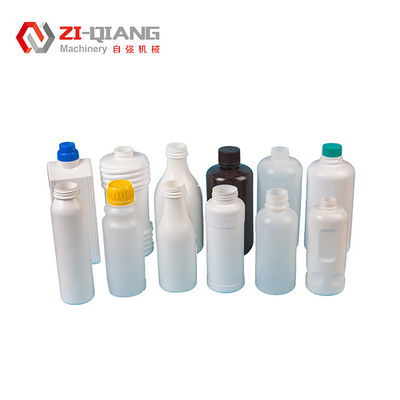

المجال الكيميائي اليومي: الشامبو، زجاجات المستحضر (مظهر جميل، إحكام جيد)؛
المجال الغذائي: زجاجات التوابل، زجاجات المشروبات (خصائص حاجز جيدة لمنع تدهور المحتويات). المنتجات لها وظائف قوية
يمكن تحقيق الخصائص الخاصة للمنتجات من خلال التحكم في العملية، مثل:
خصائص الحاجز العالية: من خلال عملية النفخ بالحقن متعددة الطبقات (مثل PE + EVOH + PE)، يتم تحسين قدرة الحاجز للأكسجين وبخار الماء، ويتم إطالة العمر الافتراضي للأغذية؛
قوة عالية: تصميم معقول لهيكل جسم الزجاجة (مثل الأضلاع المقواة) لتحسين أداء مقاومة السقوط.

خصائص حماية البيئة واستهلاك الطاقة:

 تشغيل منخفض استهلاك الطاقة، يعتمد نظام التسخين ملفات تسخين موفرة للطاقة (مثل التسخين الكهرومغناطيسي)، والتي يمكن أن توفر أكثر من 30٪ من الطاقة مقارنة بالتسخين المقاوم التقليدي، والتحكم في درجة الحرارة أكثر دقة.
حماية بيئية جيدة
لا يوجد انبعاثات غبار أو غاز عادم أثناء عملية الإنتاج، ويمكن إعادة تدوير النفايات وإعادة استخدامها، مما يلبي متطلبات الإنتاج البيئي.
